Weld size Weld Gauge

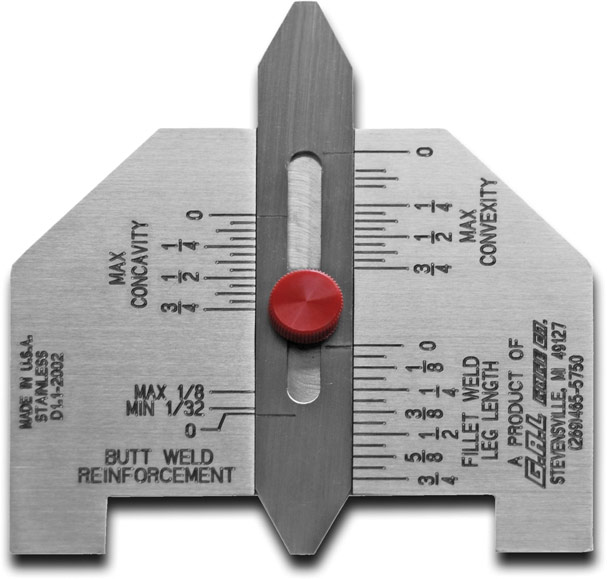

El medidor de AWS o el medidor de tamaño de soldadura automática realizan varias funciones similares al medidor de Cam Bridge Gauge
Con este indicador, puedes:
* Medir la longitud real de la pierna de soldadura de filete
* Comprobar concavidad de una soldadura de filete.
* Comprobar convexidad admisible.
* Medida de refuerzo de soldadura.
Para medir la longitud real de la pata de la soldadura de filete, coloque el lado del calibre directamente contra el lado de la placa. Baje el medidor hasta que la pata toque la punta de la soldadura. Ahora baje la corredera hasta que toque la otra superficie de la placa. La longitud real de la pierna se lee desde esta escala.
Para verificar la concavidad de una soldadura, primero verifique el tamaño de la soldadura de filete según las especificaciones. En este caso, se requiere una soldadura de filete de 1/2 pulgada. En el medidor, use la escala de máxima concavidad y configure la diapositiva a 1/2 pulgada. Ahora, coloque el medidor de modo que el bisel de 45 grados descanse directamente sobre las superficies adyacentes. Si la corredera no entra en contacto con la soldadura, como en este ejemplo, la soldadura es estructuralmente insuficiente y se requiere más soldadura.
Para verificar la convexidad, primero verifique el tamaño de la soldadura de filete según las especificaciones. De nuevo, en este caso se requiere una soldadura de filete de 1/2 pulgada. En el medidor, use la escala de máxima convexidad y ajuste la diapositiva a 1/2 pulgada. Ahora coloque el medidor de modo que el bisel de 45 grados descanse directamente sobre las superficies adyacentes. En este ejemplo, la soldadura está dentro de la convexidad máxima admisible. Una soldadura adicional podría comprometer la resistencia estructural y la integridad de la soldadura.
Finalmente, puede usar el calibre AWS para medir el refuerzo de una soldadura a tope. Coloque una pata del medidor en cada placa y baje la diapositiva hasta la parte superior del refuerzo. Puede medir el refuerzo de soldadura permisible desde esta escala. Este refuerzo mide 1/8 de una pulgada.
